Stahlindustrie

Konfigurationsdiagramm von Feuerfestmaterialien

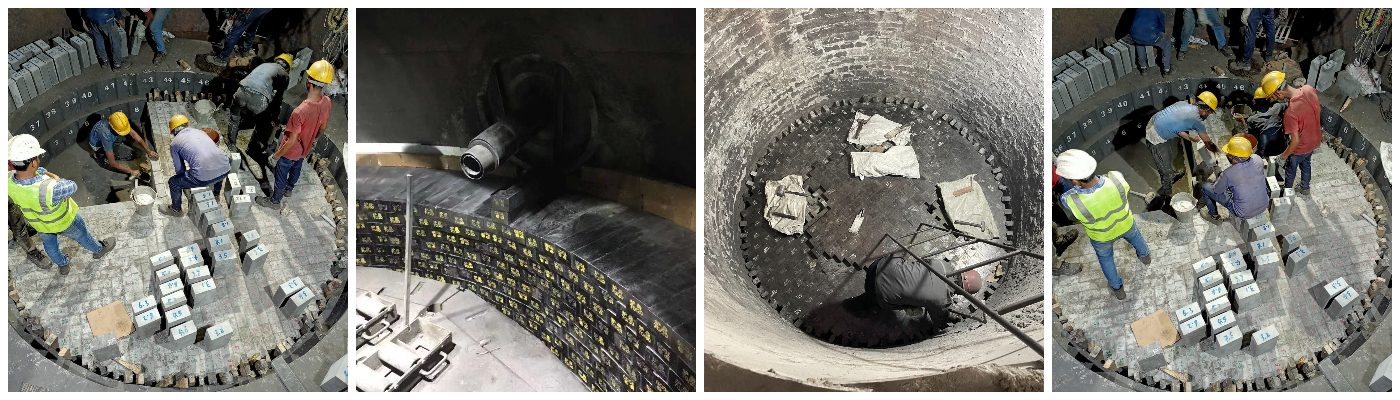

Feuerfeste Materialien für Stahlöfen:

Gussteile und vorgefertigte Blöcke für EAF Poof
Betonteile und vorgefertigte Blöcke für LF-Dächer

Feuerfeste Materialien für Pfannen & Tundish :

Trockenes Stampfgemisch für EAF-Boden
Trockenstampfmischung für Zwischenfrequenzöfen

Funktionelle Feuerfestmaterialien für den Guss:

Serie von Gussstücken für die Pfannenauskleidung
Geformte feuerfeste Materialien für Pfannen
Trockene Rüttelmischung für Tundish
Beschichtungsserie für Tundish
Ausgießbar für die dauerhafte Auskleidung von Thunfischgerichten

Funktionelle Feuerfestmaterialien für Con-Casting :

Klicken Sie auf „Kachel“.(Wehr) und Schlagpolster
Leichentuch, Monolithischer Stopper, und Eintauchdüse für Knüppel, Platte, dünne Platte
Fortlaufendes Casting)
Zirkonoxid-Dosierdüsen für den Strangguss von Knüppeln

Feuerfeste Materialien für Heizöfen :

Feuerfester Guss für die Arbeitsauskleidung des Heizofens
Feuerfeste Kunststoffmaterialien für Heizöfen
Leichte isolierende Gussteile für Heizöfen
Spritzmischung für Konverter und Pfanne
Vorgefertigter, abriebfester Chrom-Korund-Block für Heizöfen
Feuerfeste Faserprodukte zum Heizen von Öfen (gefühlt, Decke, Platine und Modul)

Feuerfeste Materialien für Konverter :

Magnesium-Kohlenstoffstein
Gewindebohrblock
Gesamtauslass aus Stahl
Spritzmischung für das Gewindeloch
Spritzmaterial aus Magnesium
Feuerfestes Material für Konverter reparieren
Füllmaterial für Konverter-Stahlauslass
Kaltverbindungsmaterial für Konverter
Heißreparaturmaterial für Konverter

Magnesia-Kohlenstoffstein :

Magnesia-Kohlenstoffsteine bestehen aus alkalischem Magnesiumoxid mit hohem Schmelzpunkt (Schmelzpunkt 2800℃) und Kohlenstoffmaterialien mit hohem Schmelzpunkt, die nur schwer von Schlacke als Rohstoffe infiltriert werden können, Hinzufügen verschiedener Nichtoxidzusätze und deren Kombination mit Kohlenstoffbindemitteln. Feuerfeste Materialien aus Kohlenstoffverbundwerkstoffen dürfen nicht verbrannt werden. Magnesia-Kohlenstoffstein weist eine gute Hochtemperaturbeständigkeit auf, starke Schlackenbeständigkeit, gute Thermoschockbeständigkeit und geringes Hochtemperaturkriechen.

Artikel	MT-8	MT-12	MT-14
MgO，% ≥	82	78	76
C，% ≥	8	12	14
Offensichtliche Porosität，% ≤	6	5	4
Schüttdichte，g/cm³ ≥	2.98	2.95	2.93
Kaltdruckfestigkeit，MPa ≥	30	35	40
Module des Bruchs(1400*0.5H)，MPa ≥	5	8	12

Magnesia-Stein :

Magnesiasteine haben Periklas als Hauptkristallphase, welches das Hauptprodukt in alkalischen feuerfesten Materialien ist. Es weist eine hohe Feuerfestigkeit und eine gute Beständigkeit gegenüber Eisenoxiden auf, alkalische Schlacke und Flussmittel mit hohem Kalziumgehalt.

Artikel	MZ-92	MZ-95	DMZ-97	DMZ-98
MgO，% ≥	92	95	96.8	97.5
SiO₂，% ≤	3	2.5	1.5	1.0
CaO，% ≥	2.5	2.0	1.2	1.2
Offensichtliche Porosität，% ≤	18	18	16	15
Schüttdichte，g/cm³ ≥	2.92	2.95	3.10	3.15
Kaltdruckfestigkeit，MPa ≥	55	60	70	80
0.2MPa R-U-L ，℃ ≥	1550	1600	1700	1700
Wärmeschockbeständigkeit ，1100℃ ≥	10	10	8	8

Silica-Steine :

Quarzstein besteht aus Quarzsteinmaterial, Der Gehalt an SiO2 liegt über 93 %, es weist eine gute Beständigkeit gegen Säureschlacke und eine gute Wärmeleitfähigkeit auf. Und die Feuerfestigkeit beträgt 1690~1710°C,RUL liegt über 1620 °C.

Artikel		RG-95
		Ofenwandsteine	Schachbrettstein
Chemische Zusammensetzung	SiO₂	≥95
	Al₂Ö₃	≤1,0
	Fe₂Ö₃	≤1,2
Offensichtliche Porosität %		≤22	≤24
Echte Dichte g/cm³		≤2,33	≤2,34
Kaltdruckfestigkeit MPa		≥40	≥30
0.2MPa R-U-L ℃		≥1650
Restquarz %		≤1,5
Kriechrate % 0,2 MPa 1500℃ 0h~50h		≤0,8
Wärmeausdehnungsrate % 1000℃		≤1,28

Ungeformtes Feuerfestmaterial für die Stahlindustrie :

Artikel	Index
Artikel	Aluminium-Magnesium-Spinell gießbar	Korundspinell Gießbar	Gussbar mit niedrigem Zementgehalt und hohem Aluminiumoxidgehalt	Artesisches gießbares Mullit
MgO，% ≥	13	3.5	–	–
Al₂Ö₃, % ≥	70	92	70	75
Fe₂Ö₃, % ≤	–	–	1.2	1.0
Echte Dichte，g/cm³ ≥	2.8	3.1	2.8	2.75
Module des Bruchs,MPa ≥	6	9.2 1400℃*0,5h	9	10
Kaltdruckfestigkeit,MPa ≥	42	64	65	100
Lineare Änderungsrate，% 1500℃*3h	±1,0	0~0,5	±0,6	0~-0.5
